Эволюция профессиональных видеомониторов очевидна: разрешение 4K UHD становится стандартом, поскольку индустрия активно переходит на сверхвысокое разрешение уже на этапе съемок. Кинематограф, конечно, в авангарде, но и телепроизводство стремительно догоняет, транслируя крупные события в UHD и даже 4K. Настоящий прорыв демонстрирует японская NHK, уже вещающая в 8K (Super Hi-Vision) через спутник. Этот формат с разрешением 7680×4320 и иммерсивным звуком 22.2 становится все более доступным благодаря появлению 8K-кинокамер от гигантов: включая Sony, Red Digital Cinema и Kinefinity. Поэтому внедрение 8K-мониторов - уже не вопрос "если", а "когда", и хотя пока они оснащены 4K-экранами, их "начинка" уже готова к будущему 8K.
HD-мониторы остаются востребованными, особенно для небольших экранов (накамерных и компактных студийных). Это обусловлено сложностью и дороговизной интеграции 4K/UHD матриц в миниатюрные дисплеи (5-10 дюймов), а также отсутствием практической необходимости. Ведь даже стандартное разрешение выглядит достаточно четким на таких экранах. Широта угла обзора также соотносится с размером экрана: для индивидуального использования (например, накамерных мониторов) избыточный угол обзора не требуется.
Современные мониторы становятся ключевыми элементами более сложных систем, особенно в сфере мобильного видеопроизводства и распространения контента. Устройства с функциями записи, стриминга, коммутации и многооконного просмотра являются ядром таких решений.
Функциональные возможности монитора определяются его основным назначением. Эталонные мониторы, используемые для профессиональной цветокоррекции и настройки камер на съемках и трансляциях крупных событий, предлагают наилучшее качество изображения и максимальный набор инструментов. Студийные, внестудийные, вещательные и накамерные мониторы имеют свои специфические особенности. Чтобы правильно выбрать монитор, нужно четко понимать, как он будет использоваться. Это поможет избежать лишних затрат, гарантировать наличие всех необходимых функций.
Мониторы Blackmagic Design
Один из бестселлеров австралийского производителя – это накамерный Blackmagic PYXIS Monitor, оснащенный сенсорным 5" экраном, максимальная яркость которого 1500 кд/м2. Монитор обеспечивает не только отображение сигнала от камеры, но и управление ее настройками. На экран можно вывести ту же служебную информацию, что и в видоискатель. Конструкция позволяет использовать его не только как накамерный (в качестве большого видоискателя), но и как выносной и автономный на съемочной площадке.
Blackmagic PYXIS Monitor рассчитан на крепление с помощью направляющих стержней, каркасов и других приспособлений. Есть ряд фирменных узлов крепления, обеспечивающих повышенное удобство пользования. Устройство можно также закрепить на ручном электронном стабилизаторе для мониторинга при съемке в движении и для управления камерой в ситуации, когда доступ к ее органам управления затруднен.
Интересно, что в мониторе есть встроенный акселерометр, обеспечивающий в том числе правильную ориентацию изображения вне зависимости от того, как расположен сам монитор – горизонтально/вертикально.Встроенный индикатор Tally информирует о том, что камера активна, и оператора, и ведущего в кадре.

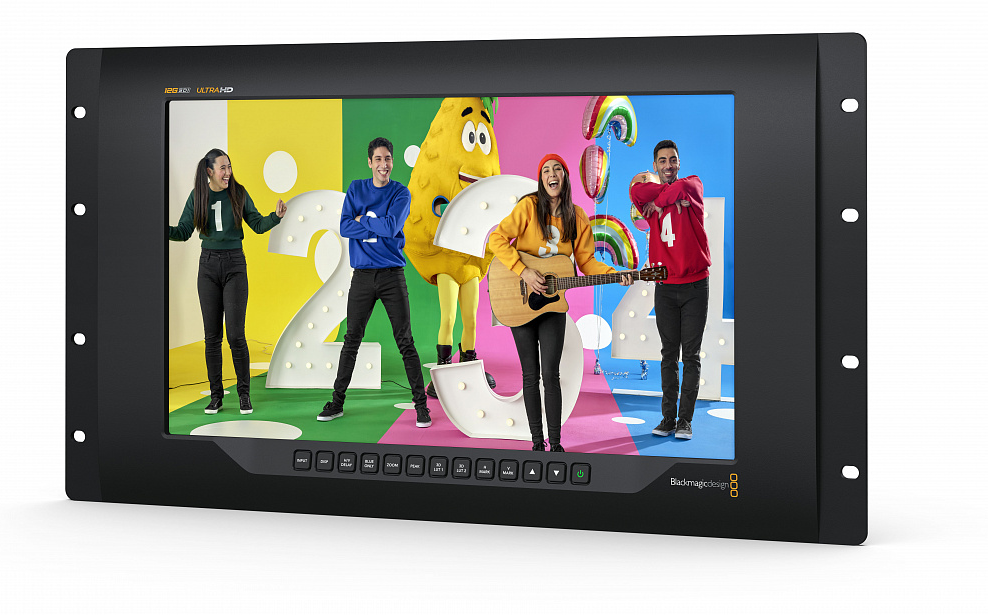

В свою очередь, SmartView 4K G3 – это полноценный 4K-монитор третьего поколения, который опционально оснащается IP-интерфейсом SMPTE ST2110, чтобы напрямую принимать по сети, отображать IP-видеопотоки.
Штатно монитор комплектуется двумя входами 12G-SDI. И 12G-SDI, и опциональный SMPTE ST2110 интерфейс имеют сквозной тракт.
Монитор собран в легком прочном алюминиевом корпусе, ЖК-экран характеризуется разрешением Ultra HD. Поверх изображения предусмотрен вывод различной служебной информации, включая окантовку при фокусировке, экранные маркеры, данные инструментального контроля. Реализованы возможность применения таблиц 3D LUT для придания изображению требуемого визуального стиля, а также преобразование логарифмических кривых гаммы и использование специфических HDR-профилей.
Переключение между SDI и IP осуществляется одним нажатием. Монитор автоматически определяет стандарт видео на входе, будь то SD, HD или Ultra HD. В арсенале устройства есть такие функции, как окантовка для помощи при фокусировке, масштабирование, маркеры формата кадра и индикация Tally. Все они важны при прямых трансляциях. А портативность монитора делает его оптимальной моделью для мобильных съемочных комплексов.
Входы 12G-SDI и 10 Gigabit Ethernet способны принимать сигналы самых разных форматов и стандартов, от SD до HD и 2K, с поддержкой всех стандартных кадровых скоростей и вариантов разложения растра, до 2Kp60 DCI включительно.
SmartView 4K G3 полностью соответствует стандарту SMPTE ST 2110 по IP-транспорту видео через 10 Gigabit Ethernet с подключением как оптическим, так и медным кабелем. Поддержка охватывает не только несжатое видео (ST 2110-20), но и применение IP-кодека Blackmagic для работы с высокоскоростным UHD-видео, оптимизацию трафика во времени (SMPTE 2110-21), аудио (SMPTE 2110-30) и дополнительные служебные данные (SMPTE 2110-40).
Кроме того, монитор отвечает требованиям спецификации интерфейса NMOS, а значит, SmartView 4K G3, как и все другие NMOS-совместимые устройства пользователя, работающие с видео стандарта ST 2110, способны функционировать как единый большой виртуальный матричный коммутатор.
Монитор поддерживает протокол Blackmagic SDI Tally, благодаря чему по периметру кадра включается окантовка того или иного цвета в зависимости от состояния канала мониторинга: красный говорит о том, что сигнал выдается в эфир, а зеленый свидетельствует о режиме предварительного просмотра.
Моноблочная конструкция содержит встроенный блок питания от сети переменного тока, а благодаря совместимости с любыми стандартными электросетями (100...240 В, 50/60 Гц) SmartView 4K можно использовать в любой стране мира. Есть также разъем питания 12 В для работы от внешнего низковольтного источника постоянного тока, например, от аккумуляторной батареи или же бортовой сети автомобиля.
Мониторы Lilliput
В последние 2 года Lilliput представил сразу несколько новых моделей видеомониторов, параллельно расширив флагманскую линейку Q.

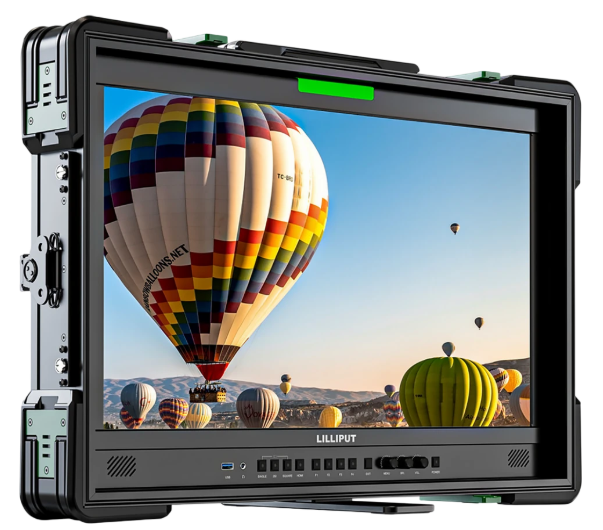

Новый UQ23 – 23,8" сверхъяркий (1200 кд/м2) 4K-монитор для студийной и внестудийной работы, способный отображать сигналы 8K, подаваемые через входы 12G-SDI и HDMI 2.1. Его экран имеет разрешение 3840×2160, цветовая информация обрабатывается с 10-разрядной точностью.
Монитор оснащен четырьмя входами 12G-SDI со сквозным трактом на такие же выходы, одним слотом SFP для оптического интерфейса 12G-SDI и входом HDMI 2.1. Выходы – уже упомянутые 4×12G-SDI и HDMI 2.1. Входы SDI можно использовать в режиме Quad Link для работы с видеосигналами 8K. Вход и выход HDMI 2.1 поддерживают 8K в одноканальном режиме. Есть функция полиэкранного отображения – до 4 окон на экране.
Монитор поддерживает цветовые пространства BT.709, BT.2020 (83%), DCP-P3 и NTSC. Формат экрана – 16:9, контрастность – 1000:1, угол обзора – 178°.
Что касается ввода/вывода аудиосигналов, то для этого используются каналы вложенного в SDI и HDMI звука, что дополняется выходом на наушники (3,5-мм гнездо) и двумя встроенными динамиками. Для дистанционного управления предусмотрены интерфейсы RS422, GPI и LAN. Питание подается от внешнего источника напряжением 15...24 В, от которого монитор потребляет не более 90 Вт. Габариты UQ23 – 576,6×375,5×53,5 мм, масса – 7,7 кг.

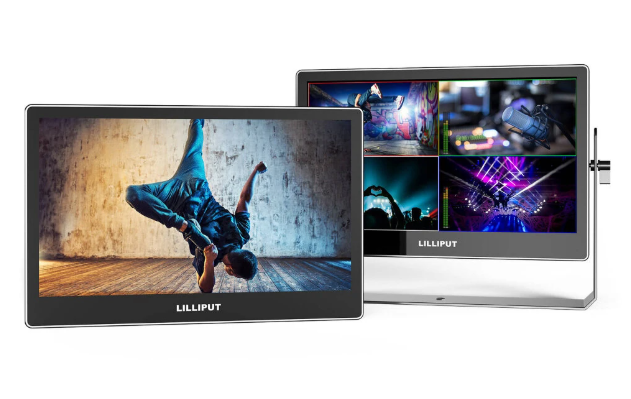

Модель UQ19 схожа с UQ23, но более компактна – 18,4" – и имеет уменьшенную до 1000 кд/м2 яркость. Портативность делает этот монитор оптимальным как для студийного, так и для накамерного применения. По функционалу, набору интерфейсов отличий от UQ23 нет. Разница в потребляемой мощности – 56 Вт, габаритах – 409,7×308,3×50,5 мм и массе – 4,7 кг.
Монитор UQ31 существенно крупнее, чем UQ23, хоть и уступает ему в пиковой яркости, обеспечивая 1000 кд/м2. В остальном модели идентичны, за исключением потребляемой мощности, габаритов и массы, которые в данном случае составляют 94 Вт, 747,0×475,1×55,0 мм и 12,5 кг.

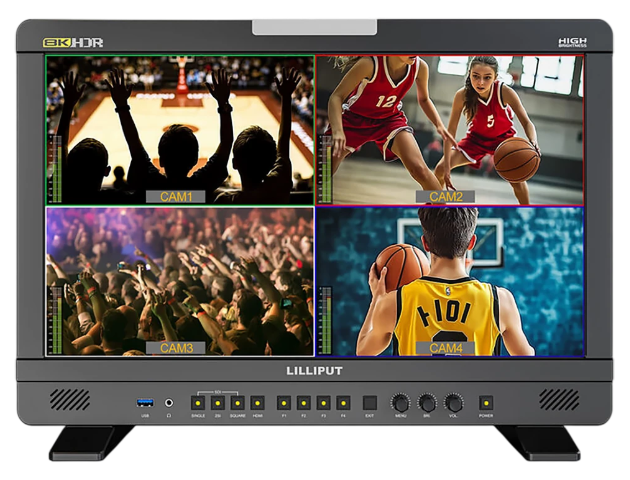

В линейке PVM также появились новые модели. Первая из них – PVM270S, представляющая собой 27" монитор высокой яркости (1000 кд/м2), рассчитанный на видеопроизводство в прямом эфире.
Монитор обладает функцией полиэкранного отображения, оснащен экраном разрешением 1920×1080, двумя входами 3G-SDI, тремя входами HDMI 2.0, одним выходом 3G-SDI (сквозной тракт с соответствующего входа), а также выходами 3G-SDI и HDMI 2.0 для вывода сигнала программы, в том числе с применением LUT. PVM270S поддерживает HDR, набор различных кривых гаммы, имеет функцию отображения осциллограммы и может работать в режиме дистанционного управления.
На борту монитора имеется полный набор средств инструментального контроля (осциллограмма, гистограмма, настройка цветового пространства и кривой гаммы), дополнительных функций (Peaking, False Color, Zebra и др.), а также всех стандартных экранных маркеров. Дистанционно управлять устройством можно из соответствующего приложения, установленного на компьютере. К компьютеру монитор подключается по Ethernet.
Формат экрана – 16:9, контрастность – 1000:1, угол обзора – 178°. PVM270S поддерживает такие форматы HDR, как ST2084 300/1000/10000/HLG и кривые гаммы SLog2/3, CLog, NLog, ARRILog, JLog и др. Есть возможность применения LUT.
Возможности работы со звуком: два канала в составе SDI, 8 каналов в составе HDMI, выход на наушники (3,5-мм гнездо) и два встроенных динамика. Для питания требуется внешний источник напряжением 10...24 В, от которого монитор потребляет не больше 58 Вт. Совместимые аккумуляторы – V-Lock и Anton Bauer Mount. Габариты – 644,0×409,1×55,3 мм, масса – 8,8 кг.
Другая модель, заслуживающая отдельного внимания, это A13 – 13,3" прецизионный OLED-монитор контрастностью 100000:1. Его экран имеет разрешение 3840×2160, в арсенале есть входы 3G-SDI, 4×HDMI и DP (DisplayPort), а также выход 3G-SDI. Монитор поддерживает цветовое пространство DCI-P3 и полиэкранный режим отображения (до 4 окон).
Создавался A13 как средство визуального контроля при многокамерной съемке. Он совместим с большинством современных цифровых камер, особенно компактных, с выходом HDMI. Монитор оптимизирован для использования на съемочных площадках, в том числе под открытым небом.
Технические характеристики A13:
• экран – 13,3" OLED, 3840×2160, формат 16:9, яркость 400 кд/м2, контрастность 100000:1;
• угол обзора – 170°;
• цветовой охват – 100% DCI-P3;
• поддержка HDR – PQ;
• входы – HDMI 2.0, 3×HDMI 1.4b, 3G-SDI, DP;
• выход – 3G-SDI;
• максимальный формат видеосигнала – 2160p60;
• выход на наушники – 3,5-мм гнездо;
• 2 встроенных динамика;
• напряжение питания – 7...24 В;
• потребляемая мощность – не более 20 Вт;
• размеры – 320×208×27 мм;
• масса – 1,15 кг.

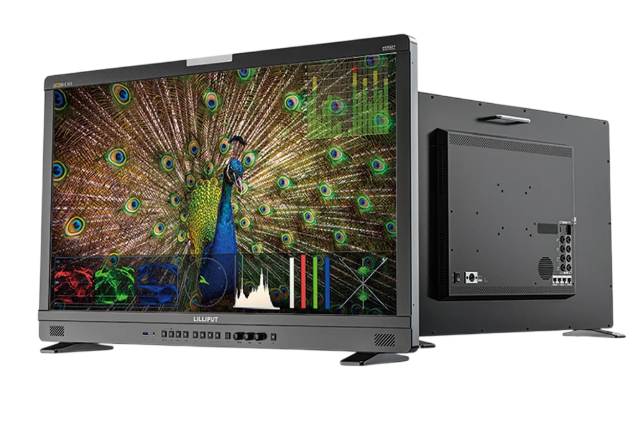

Отдельно стоит рассмотреть самую крупную модель флагманской линейки – Q31-8K. Это 31,5" вещательный студийный монитор, способный работать с сигналами 8K и оснащенный входами 12G-SDI. Разрешение экрана модели составляет 3840×2160, яркость – 350 кд/м2.
Интерфейсы на борту – 4×12G-SDI, HDMI 2.0, 12G SFP. Монитор обладает всем спектром средств инструментального контроля и дополнительных функций, также поддерживает режим полиэкранного отображения – до 4 окон.
Его экран обеспечивает контрастность 1300:1, угол обзора 178°. Поддержка стандартов HDR и форматов логарифмических кривых гамма – такая же, как у мониторов серии UQ. Выходы видео – 4×12G-SDI и HDMI 2.0 (все – со сквозным трактом с соответствующих входов). Что касается звука: это вложенные в SDI и HDMI каналы. Есть аудиовыход на 3,5-мм гнезде, два встроенных динамика. Порты ДУ – RS-422, GPI и LAN.
Для питания используется внешний источник напряжением 12...24 В, в качестве которого может быть и аккумуляторная батарея с площадкой V-Lock, или же Anton Bauer Mount. Потребляемая мощность – не более 65 Вт. Размеры - 717,5×481,7×47,0 мм, масса – 13 кг.
Серия в целом представлена семью моделями, с экранами от 28" до 15", четыре из которых поддерживают 8K, а остальные три ограничены отображением сигналов максимум 4K.
Мониторы TVLogic
Компания TVLogic, один из признанных лидеров на мировом рынке профессиональных видеомониторов, продолжает расширять ассортимент. За последние 2 года производитель модернизировал линейку накамерных мониторов с высокой яркостью, а также сосредоточился на выпуске инновационных эталонных OLED-моделей, для высокоточной работы с HDR-контентом.

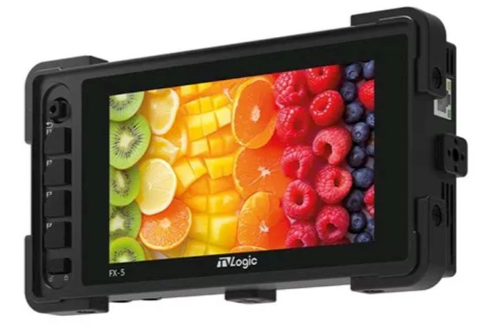

Монитор FX-5 находится в стадии доработки, но его базовые характеристики уже доступны. Он оснащен входом, выходом 12G-SDI, а также входом, выходом HDMI в сочетании со встроенным преобразователем входного сигнала HDMI в выходной сигнал SDI. Экран имеет разрешение 1920×1080, контрастность 1200:1, угол обзора 170°. Максимальный формат входного видеосигнала SDI – 3840×2160 60p, а HDMI – 4096×2160 60p. Входные аудиосигналы поступают в него в составе видеосигналов SDI, а для мониторинга есть аудиовыход (3,5-мм гнездо).
Питание от внешнего источника 12 В подается через 2-контактный разъем Lemo, автоматически выводится через такой же выходной разъем, к которому можно подключить аксессуары, требующие питания. Монитор может запитываться через USB-C по технологии PD (Power Delivery), мощность PD-источника должна быть не менее 45 Вт.
FX-5 поддерживает ряд электронно-оптических передаточных функций (EOTF) для HDR-мониторинга, включая PQ, HLG. Есть возможность записать эталонные изображения, наложить их друг на друга, чтобы получить точное сведение материала, от сцены к сцене.
Предусмотрено одновременное отображение нескольких видеосигналов, чтобы можно было сравнить материал с разных источников, при работе в многокамерном режиме. Просмотр видео доступен как в горизонтальном, так и вертикальном формате, распространенном на популярных интернет-платформах. Имеется поддержка стандартных и пользовательских 3D LUT.

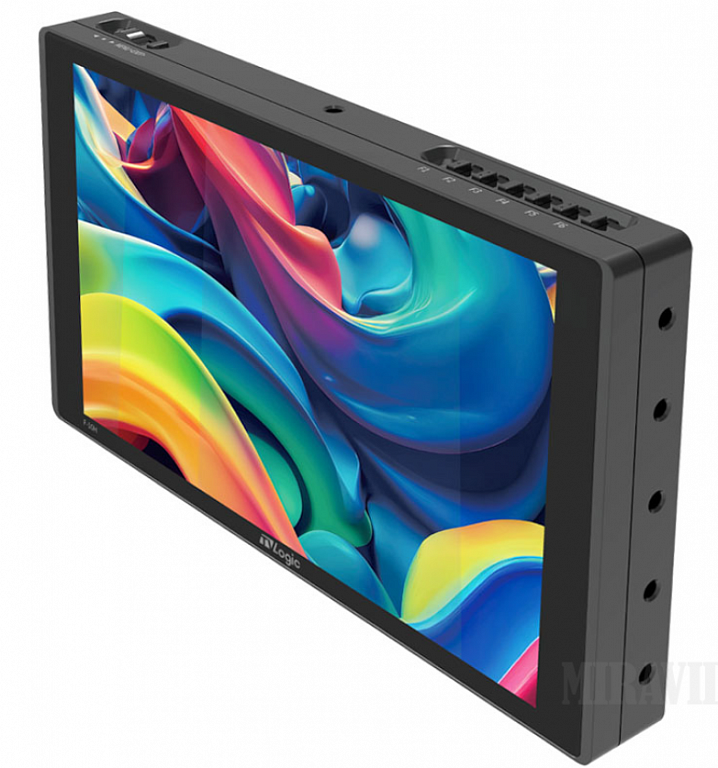

Далее в линейке новинок представлен 7" монитор FX-7, по параметрам схожий с FX-5. Но с некоторыми отличиями, одно из которых состоит в увеличении до шести количества кнопок быстрого доступа к функциям, предустановкам.
Другие особенности: угол обзора у монитора стал меньше – 160°. Габариты увеличились до 214×135×46 мм, масса – до 820 г.
F-10H – еще один «свежеиспеченный» HDR-монитор TVLogic, оснащенный 10,1" экраном, которому присущи максимальная яркость 1400 кд/м2.
Это делает его эффективным надежным внестудийным монитором, с которым удобно работать при ярком солнечном свете и в сложных выездных условиях.
Преимущества модели: импорт 3D LUT, поддержка HDR, отображение метаданных ARRI, вывод на экран индикатора уровня горизонта, ряд других средств расширенного мониторинга.
Разрешение экрана составляет 1920×1080, цветовой охват соответствует 95% цветового пространства DCI-P3, поддерживаются HDR-форматы PQ, HLG и S-Log3. Монитор изначально поддерживает стандартные LUT, такие как Log-C, C-Log, S-Log1/2/3, Red Gamma3/4, а также позволяет загружать пользовательские 3D-LUT.
В состав расширенных инструментов мониторинга входят: масштабирование, растяжение анаморфотного изображения, осциллограмма, векторная диаграмма, функции помощи при выборе апертуры и настройке фокуса, зеркальный переворот по горизонтали/вертикали.
Угол обзора экрана – 170°, контрастность – 1100:1, число отображаемых цветов – 16,7 млн. Монитор оснащен входами и выходами HDMI 2.0 и 3G-SDI – по одному каждого типа, вход 3G-SDI может быть переведен в режим выхода. В этом случае у монитора есть два выхода 3G-SDI, сигнал на которые может быть подан после преобразования входного сигнала HDMI в выходной сигнал SDI.
Максимальный формат входного сигнала – 1080p60. Дополняется выбор интерфейсов портами Ethernet и GPI. Габариты устройства – 258×154×30 мм, масса – 1,2 кг.
Автор: Дарья Новичкова Бренд менеджер Пролэнд Груп
