В последние 10 лет PTZ-камеры активно ворвались в сферу телевизионного производства, стриминга и создания контента. Часто их возможностей достаточно для получения отличной картинки. Более того, некоторые телеканалы вообще отказались от операторов в маленьких студиях, сами PTZ-камеры стали намного технологичнее – их оптика сравнима по характеристикам с используемой в полноразмерных студийных камерах. Вне телестудий PTZ-камеры зарекомендовали себя как «рабочие лошадки», выполняющие эффективную съемку, трансляцию разнообразных событий, шоу, мероприятий, при значительном сокращении персонала.

PTZ-контроллеры объединяют в себе возможности базовой станции и пульта управления роботизированной панорамной головкой. С их помощью можно управлять панорамированием по горизонтали и вертикали, крупностью кадра (наездом/отъездом), фокусом, диафрагмой, скоростью срабатывания электронного затвора камеры, важнейшими параметрами изображения.

Для управления камерами контроллеры используют разные протоколы: популярные VISCA, VISCA Over IP, PELCO, ONVIF и NDI. Большинство современных контроллеров уже поддерживают несколько протоколов одновременно. Наиболее продвинутые оснащены дополнительными функциями: видео выход для подачи сигнала от камеры на внешний монитор, кодирование выходного сигнала для стриминга, декодирование видеопотоков для мониторинга на встроенном экране, интеграция с внешним оборудованием.

Подготовили обзор, чтобы вы могли легко разобраться в популярных PTZ-контроллерах и подобрать вариант для себя.

Контроллеры для PTZ-камер AIDA

Американская компания AIDA Imaging выпускает 3 модели аппаратных PTZ-контроллеров

и 1 программное приложение с функционалом такого пульта.

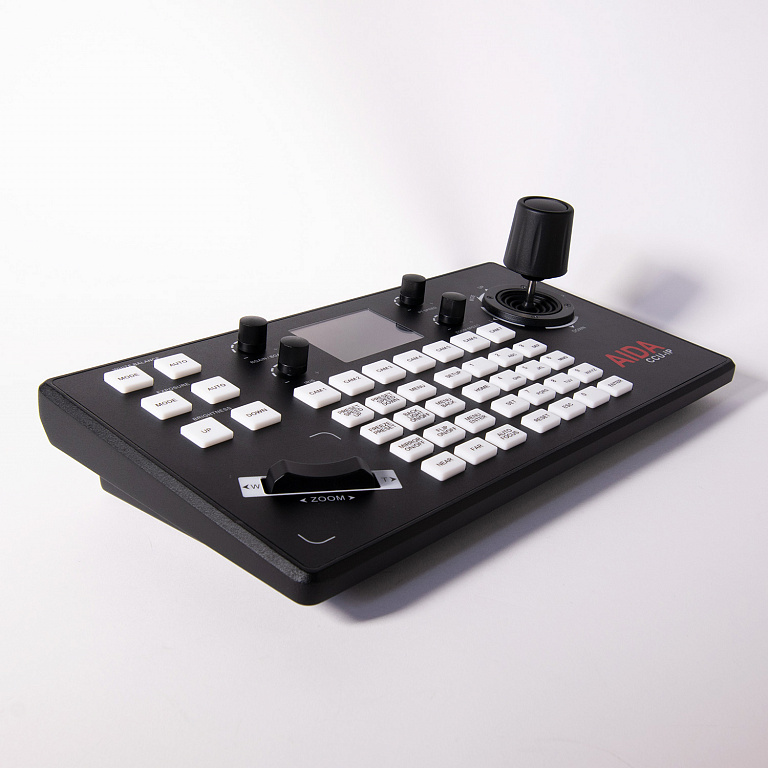

Самая большая модель – CCU-IP – полнофункциональный PTZ-контроллер на базе джойстика с подключением по последовательному интерфейсу и по IP. Устройство отличается прочной конструкцией, удобными в использовании органами управления – кнопками, регуляторами, качающимся рычажком и джойстиком.

К контроллеру подключается до 7 PTZ-камер, для управления панорамированием по горизонтали и вертикали, наездом/отъездом, фокусом, загрузки предварительных вариантов конфигурации для каждой камеры.

Управление выполняется по VISCA и VISCA over IP. Для подключения есть порты RS-232 и RS-422, а также IP-порт на разъеме RJ-45. Питается устройство от внешнего источника 12 В или по PoE.

В другом случае, когда камеры тоже подсоединены по IP, подключение осуществляется всего одним кабелем Ethernet. На верхней панели, помимо органов управления, расположен информационный ЖК-дисплей. Обновление микропрограммы происходит через порт USB. Размеры контроллера – 321×178×108 мм, масса – 1,8 кг.

Если же пользователю нужно управлять только панорамированием по 2 координатам, наездом/отъездом и фокусом, то подойдет удобный функциональный контроллер CCU-MINI, рассчитанный максимум на 7 камер (подключаемых по последовательному интерфейсу или по IP).

Самый миниатюрный в линейке PTZ-контроллер – CCS-USB. Оснащенный портами RS-232, RS-422 и RS-485, он представляет собой переходник с последовательных портов на USB, позволяющий подключать PTZ-камеры напрямую к компьютеру и управлять ими из специального приложения.

Настройка COM-портов выполняется автоматически сразу же после подключения к компьютеру по USB. Управление основными камерами (до 7) выполняется по Sony VISCA, а если нужно увеличить количество камер до 255, используется протокол PELCO. Устройство совместимо с Windows и Mac OS. Управление осуществляется из графического интерфейса пользователя.

Для подключения камер пульт снабжен 8-контактным разъемом RS-232C, контактной колодкой RS-485/RS-422, для IP-подключения в комплект входит кабельный адаптер CBL-RJ45. Питание устройство получает от компьютера по USB.

Габариты CCU-USB – 62×35×19 мм, масса – 50 г.

Пульт для PTZ-камер BirdDog KBD

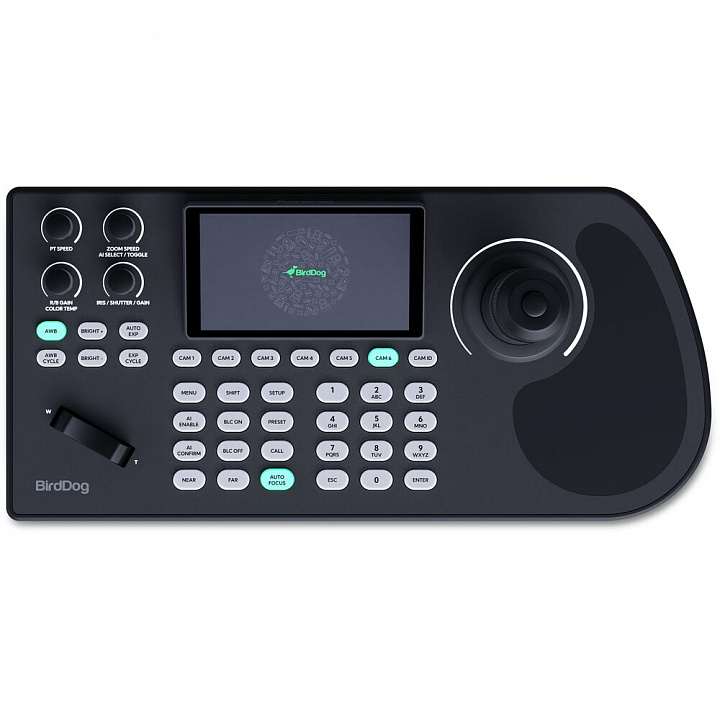

Контроллер BirdDog KBD имеет прочную удобную конструкцию, оснащен большим дисплеем и предоставляет прямой доступ ко всем важным функциям. Подключение по NDI, VISCA, ONVIF, RS-232 и RS-422 делает устройство универсальным.

Джойстик работает как в стандартном режиме, так и в fine-tune, в котором его чувствительность увеличивается в 10 раз. Большой 5" дисплей отображает многокамерную мозаику, содержащую до 5 окон, в которые в режиме реального времени выводится видео предпросмотра, подаваемое в виде потоков NDI|HX или RTSP. В любой момент выбранное окно переводится в полноэкранный режим.

Также отображается окантовка Tally для источника, подаваемого в эфир, на экран выводится телеметрия для быстрой сверки состояния камеры, композиции кадра, что делает работу оператора более эффективной. При использовании вместе с микшерами типа TriCaster, vMix окантовка Tally на экране KBD отмечает камеру, которая в эфире, прямо на контроллере, чтобы оператор не отвлекался от дисплея.

Контроллер позволяет настроить параметры одной камеры так, как необходимо, затем скопировать настройки для другой камеры такой же модели. Это могут быть камеры серии BirdDog X. Таким образом ускоряется настройка системы, повышается качество работы.

Продуманная раскладка органов управления ускоряет доступ оператора к разным операциям: подключение камеры, переключение между камерами и настройка параметров. На джойстике есть специальное кольцо для управления наездом/отъездом.

KBD поддерживает подключение до 255 камер. Что касается кнопок прямого доступа, то их 6 – для доступа к камерам, другие 10 служат для прямого доступа к предустановкам. Максимальное число предустановок для каждой камеры – 255.

Применительно к NDI, есть поддержка NDI HX2, NDI HX3, High Bandwidth NDI по управлению и NDI HX2, NDI HX3 по полиэкранному отображению. Поддерживаются также обнаружение устройств NDI, микшер NDI и NDI Access Manager. В наличии порты RS-232 (D-Sub 9) и RS-422 (Phoenix).

Размеры KBD – 377×177×118 мм, питание пульт получает от внешнего источника 12 В или по PoE, потребляет не более 5 Вт.

Пульты для PTZ-камер Canon

В дополнение к широкому ассортименту PTZ-камер Canon выпускает 2 модели контроллеров, которые также совместимы с камерами третьих производителей.

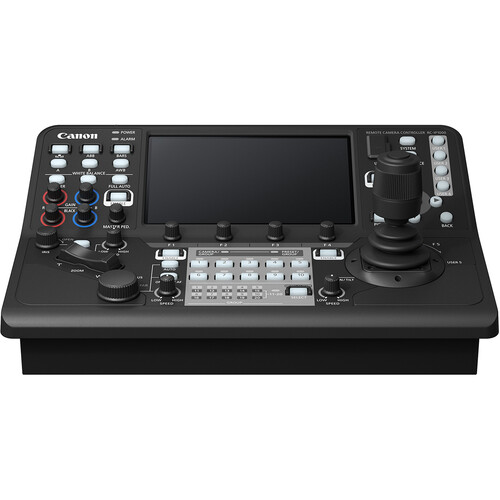

RC-IP1000 служит как для управления 200 камерами, так и для мониторинга сигналов от них. Это устройство с 7" многофункциональным сенсорным экраном, удобным джойстиком, рычагом управления трансфокатором, а также кнопками, регуляторами для точного контроля параметров камер.

На экран контроллера можно вывести сигналы, поступающие как со входа 12G-SDI, так и по IP. Подключение (регистрация) камер, настройка выполняются без применения внешнего компьютера.

Контроллер оснащен выходом HDMI, входом/выходом 12G-SDI, последовательным портом, сетевым интерфейсом LAN с поддержкой PoE+, 2 портами USB и 2 каналами GPIO.

RC-IP1000 позволяет управлять несколькими камерами одновременно, а также объединять их в группы. Пока контроллер автоматически отрабатывает траекторию движения одной из камер, сохраняется возможность управления другими, в том числе с загрузкой предустановок (которая запускается кнопкой/либо на сенсорном экране).

Устройство поддерживает протоколы XC (IP) и NU. В группу можно включить до 10 камер, что в максимальной конфигурации дает возможность сформировать 20 групп.

Для подачи питания от внешнего источника напряжением 10,8-20 В служит соответствующий вход на разъеме XLR-4. Вход, выход 12G-SDI поддерживают видео форматов 2K/4K, а на IP-входе есть встроенный коммутатор, обеспечивающий формирование полиэкранных мозаик 2×2 и 3×3. Наибольшее разрешение на выходе HDMI - 2K. Предусмотрено управление сигнализацией Tally.

На экран контроллера, помимо видео, выводится информация об активных входах. Также сенсорный экран позволяет управлять фокусом подключенных камер.

USB-порты используются для выгрузки/загрузки настроек, для обновления ПО. В памяти контроллера можно сохранить до 100 настроек для каждой камеры.

Для каждой камеры можно запрограммировать траекторию движения, но и здесь все зависит от конкретной модели. Максимальное число вариантов траектории для камеры – 10.

Для питания контроллера в комплект входит внешний сетевой адаптер, в качестве альтернативы предусмотрен вариант PoE+. Размеры устройства – 342×145×245 мм, масса – 3,4 кг.

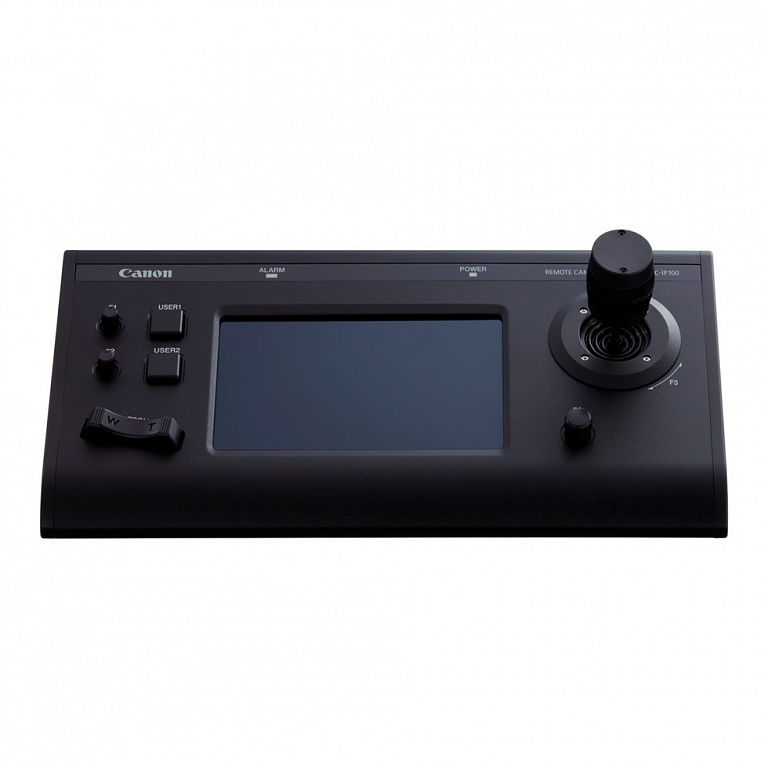

Контроллер Canon RC-IP100 – упрощенное по сравнению с RCIP1000 устройство, позволяющее эффективно, удобно управлять панорамированием и наездом/отъездом для подключенных камер. На борту есть многофункциональный джойстик и сенсорный экран для управления камерами в количестве до 100, подключенных по IP.

Подключение выполняется всего одним сетевым кабелем LAN. 7" сенсорный дисплей дает доступ к функциям переключения между камерами, управлению настройками фокуса, баланса белого, выдержки и др. С помощью джойстика выполняется управление позиционированием камеры, трансфокатором, фокусом, диафрагмой. Наездом/отъездом можно управлять посредством отдельного рычага.

Поддерживается до 100 пресетов для каждой камеры (с использованием сенсорного экрана), функция отработки траектории позволяет сохранить в памяти до 10 различных перемещений (поворот, наклон, фокусное расстояние), а затем запустить повторное выполнение этих действий нажатием одной кнопки.

Характеристики RC-IP100:

• 7" сенсорный экран

• многофункциональный джойстик

• качающийся рычаг управления наездом/отъездом

• подключение до 100 камер по IP

• программируемые кнопки и регулятор

• порты LAN и последовательный порт для подключения

камер, порт управления Tally

• питание – PoE или внешний блок питания 12 В

• потребление тока – 0,6 А (при питании от сетевого

адаптера)

• габариты – 350×110×182 мм

• масса – 2,1 кг.
